Indicador e Totalizador De Vazão

Tempo de leitura: 2 minutos

Indicador e Totalizador De Vazão

ILTM



Descrição geral

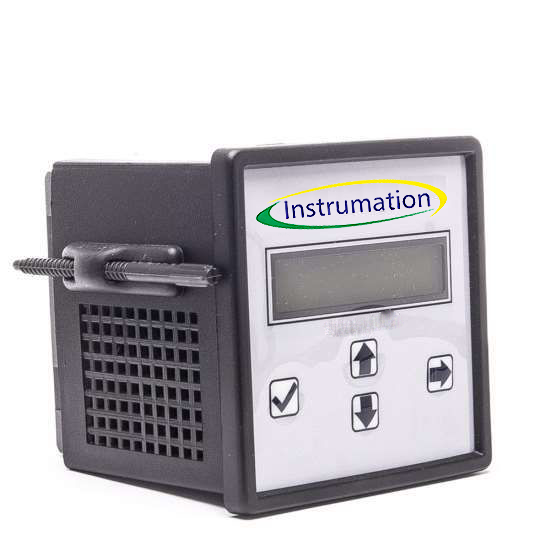

O ILTM é um indicador, utilizado em controle de processos, com larga faixa de aplicação. por ser um instrumento microprocessado, se adapta à maioria dos processos de controle, bastando para isto, o ajuste adequado dos parâmetros, via display/teclado no frontal do instrumento ou via comunicação serial (opcional).

Apresenta-se em caixa plástica nas dimensões 90 x 90 x 93 mm para fixação em frontal de painel, com entrada e saída de fios pela parte traseira através de sua borneira, ocupando pequeno espaço e facilitando sua instalação e manutenção.

Possui display alfanumérico em lcd com backlight contendo duas linhas de12 dígitos, para fácil visualização das indicações e funções.

Equipado com sinal de saída analógica de 4 a 20 ma, proporcional a taxa de vazão, que pode ser ajustável via display/teclado no frontal do instrumento.
também possui saída por contato spst (comum e normalmente aberto), para alarmes de alta e baixa taxa de vazão, configuráveis de acordo com a necessidade do processo.
possui ainda uma saída serial RS485 modbus (opcional), que permite sua comunicação com computador, tornando-o parte de um sistema de supervisão e controle de produção à distância. por possuir entrada de pulsos rápida e saída a relê, torna-se bastante preciso e assegura ao usuário final uma regulação de processo com um ótimo desempenho.

O ILTM possui vários tipos de entrada de sensor e outros acessórios que serão descritos a seguir.

Detalhes Técnicos

Entrada:
• NPN, PNP e contato seco.

Saída:
• 01 Relé SPST (5A / 220Vca)
• 01 Analógica 4 a 20ma
• 01 Serial RS485 modbus (opcional)

Display:
• LCD, duas linhas de 8 dígitos

Unid. de engenharia:
• Indicação de Vazão Instantânea: L/s, L/m, L/h, m3/s, m3/min, m3/h, gps, gpm, gph. Totalização: Litros (L), metros cúbicos (m3), galões (g)

Alimentação:
• 110 ou 220Vca

Montagem:
• Painel

Dimensões caixa:
• 90 x 90 x 93mm
