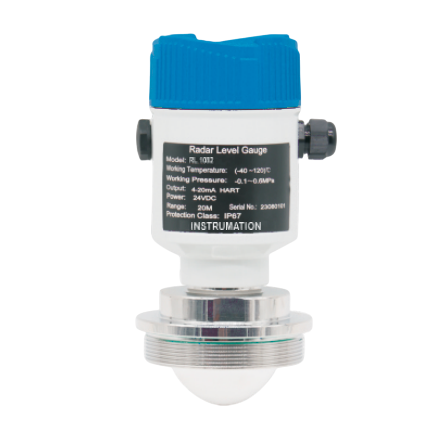

Transmissor de Radar Level Meter
SÉRIE RL 1080
Descrição
A família RL1080/RL1082 é composta por medidores de nível por radar FMCW de 80 GHz, projetados para medir líquidos, sólidos, pós e ambientes com poeira ou condensação. A tecnologia usa varredura de frequência contínua, permitindo distinguir o nível com alta precisão a partir da diferença entre as frequências enviada e retornada, tratadas por FFT.
O resultado é uma medição estável, de alta resolução e pouco afetada por espuma, poeira, vapor ou variações do processo.
Detalhes Técnicos
• Banda de frequência: 76–81 GHz (varredura de 5 GHz)
• Precisão: ±1 mm (≤30 mm) / ±3 mm (≥30 mm)
• Faixas de medição: 10 m, 20 m, 30 m, 80 m, 120 m (dependendo do modelo)
• Blind zone reduzida: 0,15 m / 0,4 m / 0,6 m
• Ângulo de feixe estreito: 3° a 8°
• Temperatura do processo (conforme modelo): –30 °C a até 1000 °C
• Pressão do processo: –0,1 a até 3 MPa
• Materiais molhados: PTFE, aço carbono, SS304, SS316
• Comunicação e sinais: 4–20 mA, HART, RS485 Modbus, Bluetooth
• Alimentação: 18–28 Vcc ou 85–265 Vac
• Grau de proteção: IP67
• Versões compactas e remotas; opção Ex d IIC T6 Gb
Essência de aplicação
Os radares da série RL1080/1082 atendem líquidos corrosivos, sólidos com pó intenso, tanques de várias geometrias e processos com agitação. A antena em lente PTFE reduz incrustação e suporta meios agressivos. A eletrônica filtra ecos falsos, estabiliza leituras e mantém precisão mesmo em tanques pequenos — onde o feixe estreito evita interferências.
