Transmissor de temperatura e umidade

Tempo de leitura: 2 minutos

Transmissor de temperatura e umidade

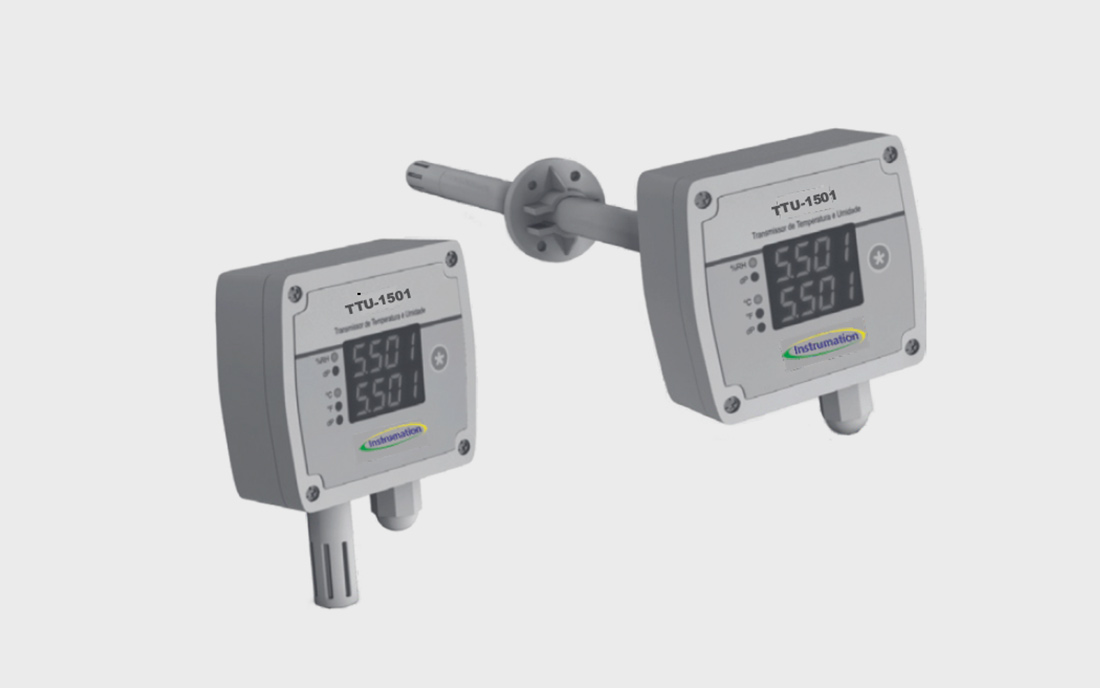

TTU 1501



Descrição geral

O transmissor de temperatura e umidade TTU-1501 é um equipamento microprocessado indicado para medição precisa de temperatura, umidade relativa e ponto de orvalho, disponibilizado em quatro modelos: básico, display, comunicação serial e display + comunicação serial.

O modelo básico permite a medição de temperatura, umidade relativa e ponto de orvalho com transmissão em dois loops de corrente isolados.

Nos modelos com display, é possível a visualização da temperatura, umidade relativa e ponto de orvalho em display e leds de sinalização.

Nos modelos com comunicação serial, é possível a conexão do transmissor a uma rede de comunicação MODBUS, permitindo configuração e monitoramento via software do usuário ou via aplicativo
Para os modelos básico e display, é disponibilizado o cabo configurador ID-1201 (especificar no pedido) para configuração de escalas, calibração e monitoramento utilizando o aplicativo.

Dados Técnicos

Temperatura:
• Faixa de medição: 0 a 60oC ou -40 a 120oC (especificar no pedido)
• Resolução: 14 bits
• Tempo de resposta do sensor: 5 a 30 segundos
• Atualização da medição: 2 por segundo

Umidade:
• Faixa de medição: 0 a 100%
• Resolução: 12 bits
• Tempo de resposta do sensor: 8 segundos
• Atualização da medição: 2 por segundo
• Ponto de Orvalho:
• Faixa de medição: -100 a 60oC
• Resolução: Display – 0,1oC
• Atualização da medição: 2 por segundo

Saída:
• 2 saídas lineares configuráveis para a grandeza desejada (4a20mA),a dois fios, 0,25%F.E,12bits
• Comunicação Serial: RS-485 (MODBUS-RTU)
• Alimentação: Modelo Básico – 7,5 a 36Vcc, Demais modelos – 9 a 35Vcc
• Temp. operação (eletrônica): < 10oC a 55oC
• U.R. de operação (eletrônica): 5% a 95% sem condensação
• Material da caixa: ABS e Policarbonato
• Grau de proteção: Caixa da eletrônica – IP65
• Filtro do sensor: Ip40
• Peso aproximado: Parede – 180g, Duto – 230g
• Duto haste ABS: 300mm -230g
• Duto haste inox 150mm – 310g
• Duto haste inox 300mm – 370g
• Isolação galvânica: Entre loops – 500Vrms
• Loops e comunicação – 500Vrms
• Alimentação e comunicação – 500Vrms
