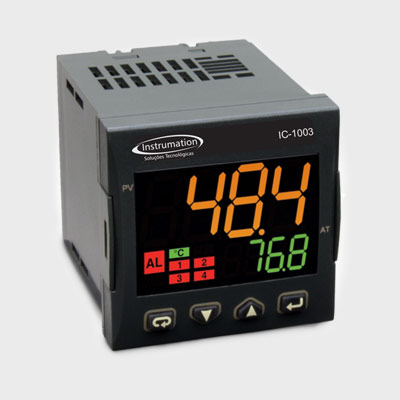

Indicador Digital Microprocessado
IC 1003
Descrição geral
Controlador universal de processo com até 4 rampas e 4 patamares de controle com temporizador independente com 5 modos diferentes de operação com entrada universal (TC, mV, V, mA, Pt100-Pt1000/PTC-NTC) e até 4 saídas de controle para relés, tensão (VCC) para comandar SSR (relés de estado sólido) até 1 saída analógica de 4 a 20 mA e controle de drivers de servomotores.
Display de LED de 3 cores dinâmicas e intuitivas que variam de acordo com o valor do processo permitindo o controle visual a longa distância.
Possui contador de horas que alerta para a necessidade de manutenção preventiva. Possibilita programar 2 eventos para cada segmento (rampa/patamar), modo de inicialização, modo de encerramento de programa e tecla multifunção. Possui opção de comunicação serial RS485.
Dados Técnicos
• Alimentação: 100a 265Vca/Vcc | 24Vca/Vcc
• Saída: Relé SPST (250Vca-2A)
• Saída de retransmissão: 0/4… 20mA
• Exatidão: ±0,5% F.E.
• Tempo de atualização display: 500ms
• Tempo de amostragem: 130ms
• Consumo: 5VA máx
• Isolação dielétrica: 2300Vrms (EN 61010-1)
• Categoria de instalação: II
• Temp. de armazenagem: -30 a 70°C
• Temp. de operação: 0 a 55°C
• Umidade relativa: 20 a 85%
• Material da caixa: Plástico UL94
• Grau de proteção: IP65 no frontal
• Peso aproximado: 180g
